Наручные часы на газоразрядных индикаторах "НЕОНИКА" 4-х ламповые.

Часы на газоразрядных индикаторах

В 2014 году нами была выполнена разработка наручных часов на газоразрядных индикаторах. Мозгом часов является малопотребляющий микроконтроллер STM8L151 фирмы ST Semiconductor. Самой сложной была задача разработки повышающего преобразователя с  3,5 вольт до 170 вольт, которые необходимы для зажигания газоразрядных ламп. При этом преобразователь должен быть компактных размеров, чтобы вписаться в конструктив наручных часов. Но мы уверенно справились с этой задачей!

Также в схеме применены все технологии малого энергопотребления, благодаря чему часы в спящем режиме потребляют всего 3 микроампера.

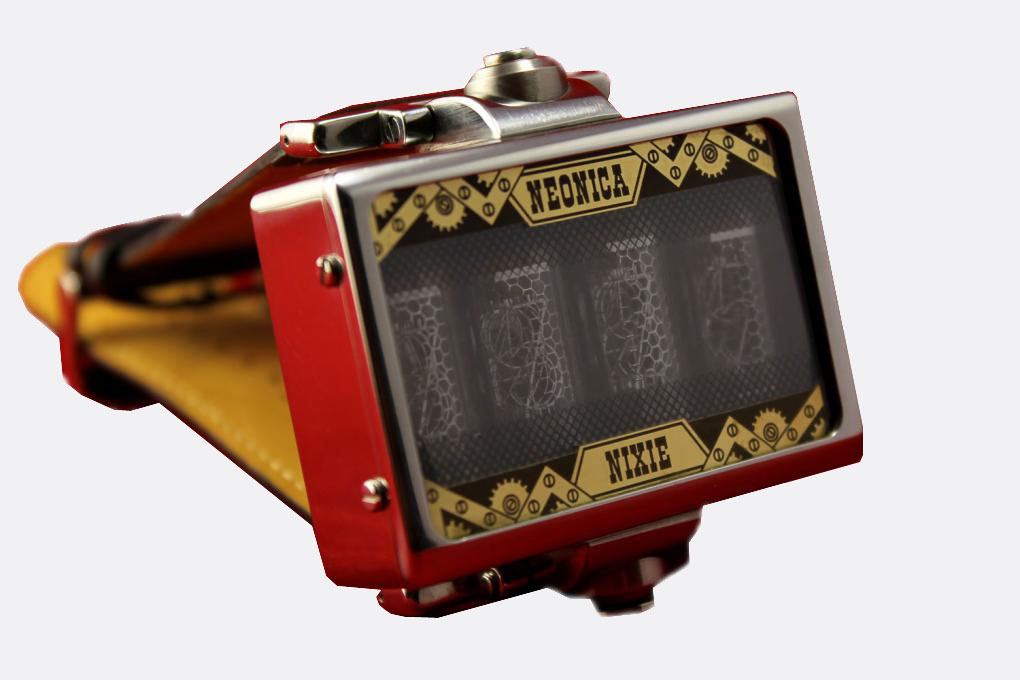

Позже на нашей электронике были выпущены вот такие часы:

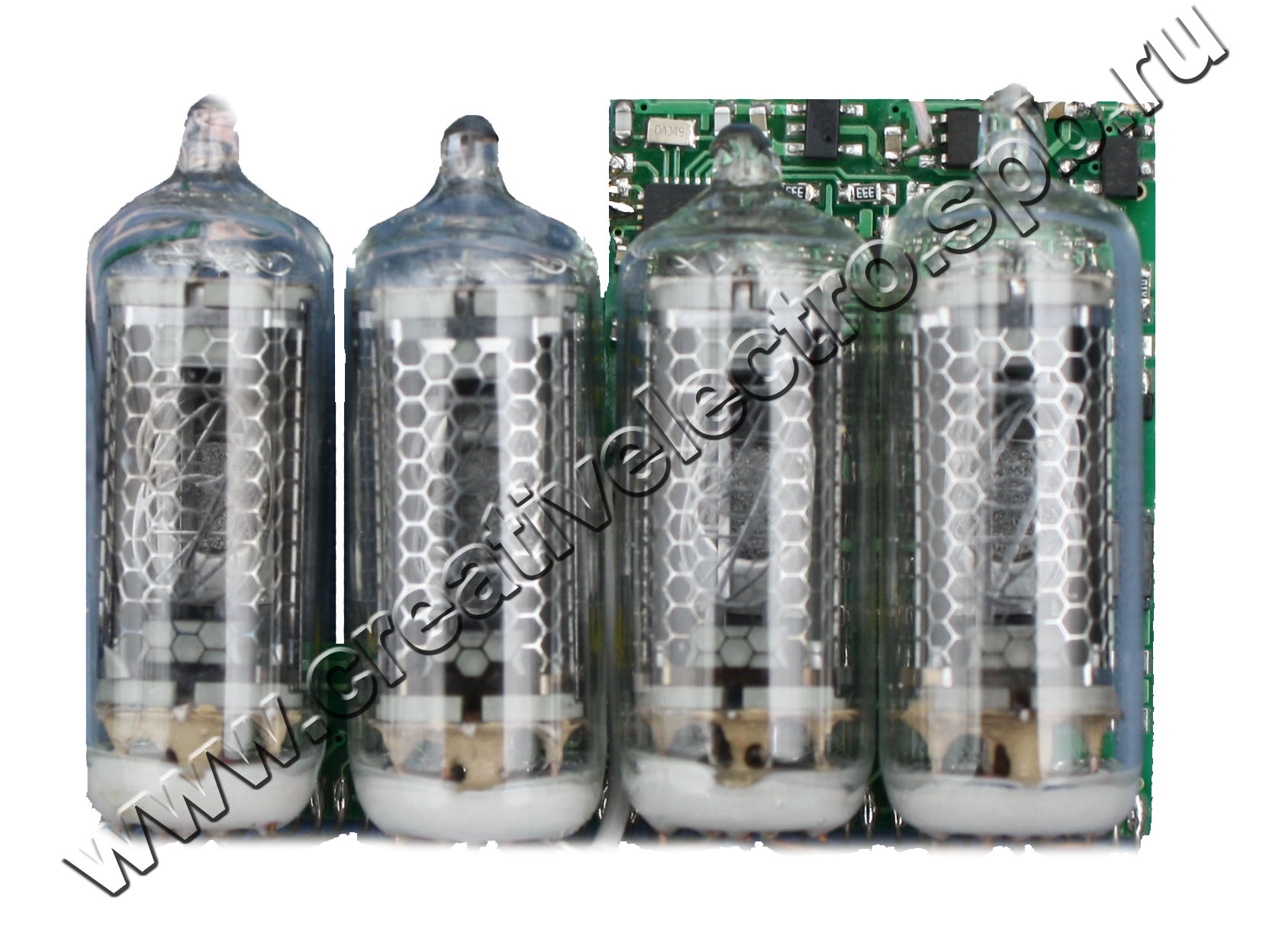

Часы на газоразрядных индикаторахНаручные часы на газоразрядных индикаторах

Данные часы вы можете изготовить самостоятельно.

Необходимые файлы для повторения:

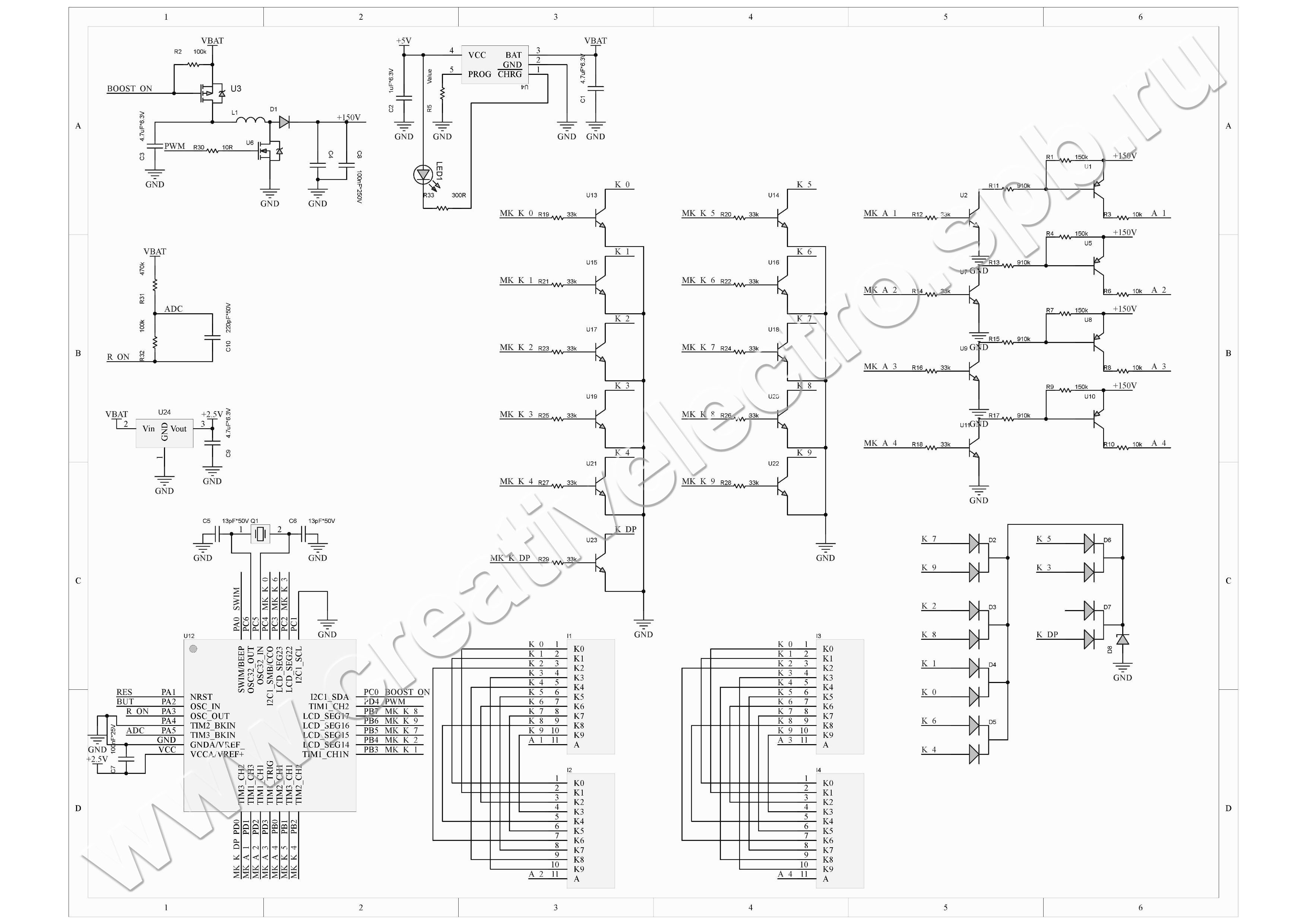

Схема.

Список компонентов.

Гербер-файлы для изготовления печатных плат.

Файлы для изготовления платы по лазерно-утюжной технологии.

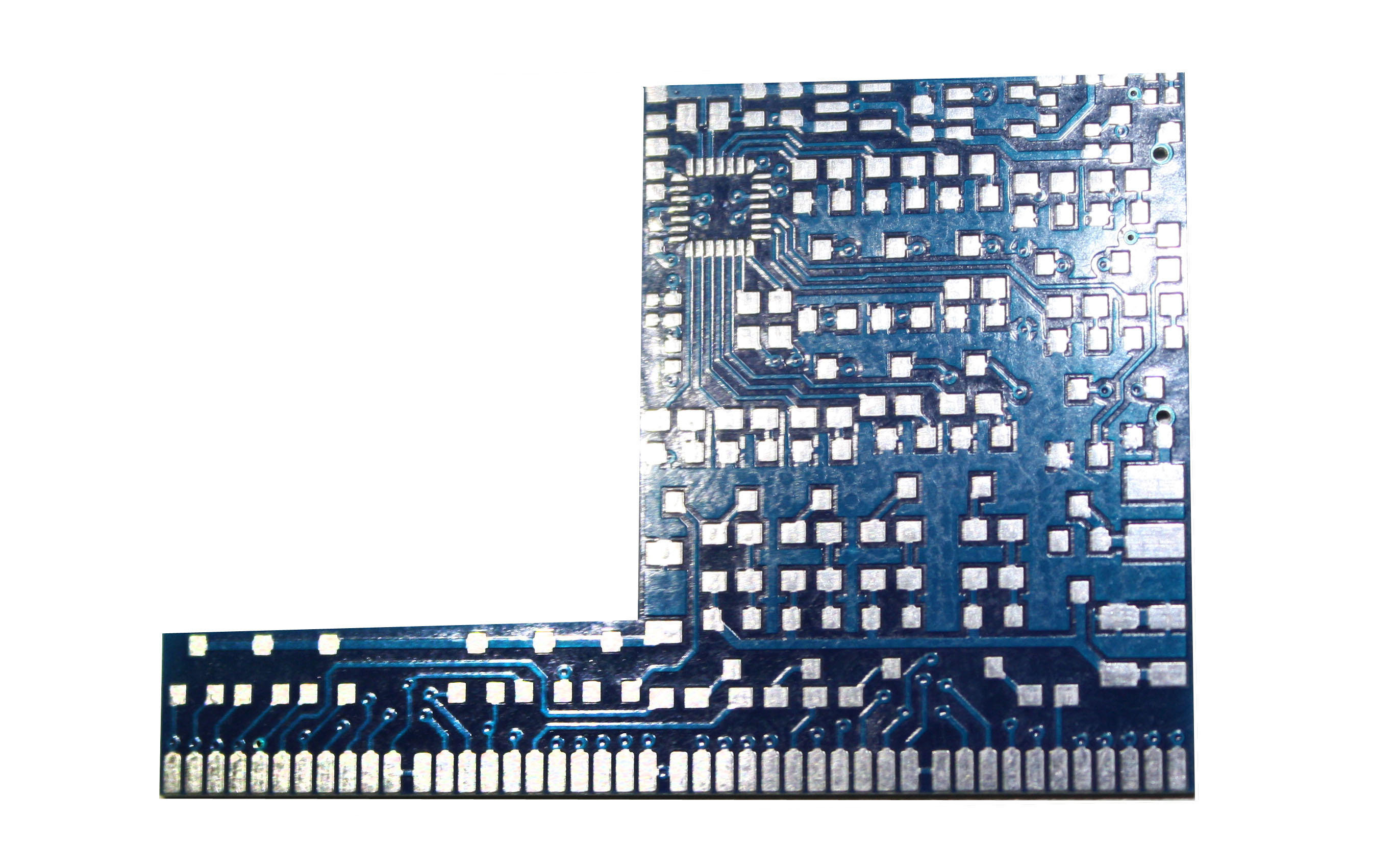

Фото чистой платы для часов с газоразрядными индикаторами.

Плата для наручных часов с газоразрядными индикаторами

Монтажная схема.

Прошивка



Если буду вопросы по сборке часов, то спрашивайте здесь: http://radiokot.ru/forum/viewtopic.php?f=3&t=154004&p=3347971#p3347971





Грустная история создания этих часов или о том как потерять друга.






Часы НЕОНИКА, Схема для Часов НЕОНИКА,

Часы с газоразрядными индикаторами, Наручные часы с газоразрядными индикаторами,

Самостоятельное изготовление часов с газоразрядными индикаторами,

Схема наручных часов с газоразрядными индикаторами, Прошивка для часов НЕОНИКА,

Как изготовить наручные часы с газоразрядными индикаторами, Наручные часы НЕОНИКА 4-ламповые
