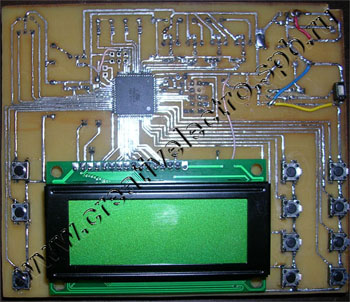

Счетчик ампер-часов для гальванического производства.



Данный счётчик был разработан для гальванического производства, а именно для включения определенных устройств, по достижению заданного количества ампер-часов проходящего через раствор.



На вход устройства подаётся напряжение от 0 до 75 милливольт, которое в свою очередь снимается с шунта, рассчитанного на определённый ток. Разработанное устройство может работать с шунтами разных номиналов и делая пересчёт под указанный шунт. Через шунт проходит ток с фазового регулятора мощности, для чего в устройстве применена специальная микросхема, преобразующая фазовый ток в постоянный для последующего подсчёта.

Вся информация, такая как текущий ток, общее количество ампер-часов, порог срабатывания по достижению которого устанавливаются выходы и т.д. выводится на четырёх строчный жидкокристаллический индикатор. Так же есть возможность временного останова подсчёта, нажав соответствующею клавишу. Как уже было сказано, выходы включаются по достижению установленного количества ампер часов, а выключаются по достижению установленного количества импульсов, подаваемых на специальные входы.


Такое устройство позволяет автоматизировать некоторые процессы в гальваническом производстве.
