Инструкция по использованию плат для силомера "Боксер" 2017 года.
Для увеличения нажмите на картинку
ОПИСАНИЕ РАЗЪЕМОВ ПЛАТЫ:
Разъем для подключения кнопки "СТАРТ".
Таблица контактов:
№ контакта на плате |
Назначение контакта |
1,2 |
Лампочка подсветки кнопки «СТАРТ» |
3,4 |
Кнопка «СТАРТ» |
5,6,7,8,9,10 |
Не используется |
Разъем для подключения кнопок «MAN» и «WOMAN».
Таблица контактов:
№ контакта на плате |
Назначение контакта |
1,2 |
Лампочка подсветки кнопки «MAN» |
3,4 |
Кнопка «MAN» |
5 |
Не используется |
6,7 |
Лампочка подсветки кнопки «WOMAN» |
8,9 |
Кнопка«WOMAN» |
10 |
Не используется. |
Разъем для подключения датчика для определения силы удара ( входит в комплект).
Таблица контактов:
№ контакта на плате |
Назначение контакта |
1 |
Контакт для подключения светодиода датчика удара |
2 |
Контакт для подключения фототранзистора датчика удара |
3 |
Общий контакт датчика удара |
Разъем для подключения реле активатора и реле лампочек декоративной подстветки.
Таблица контактов:
№ контакта на плате |
Назначение контакта |
1,2 |
катушка реле активатора |
3,4 |
катушка реле лампочек подсветки |
Системный светодиод.
Служит для индикации правильной работы аппарата. При нормальной работе светодиод горит непрерывным светом. При получении импульсов от купюроприемника или монетопримника - мигает.

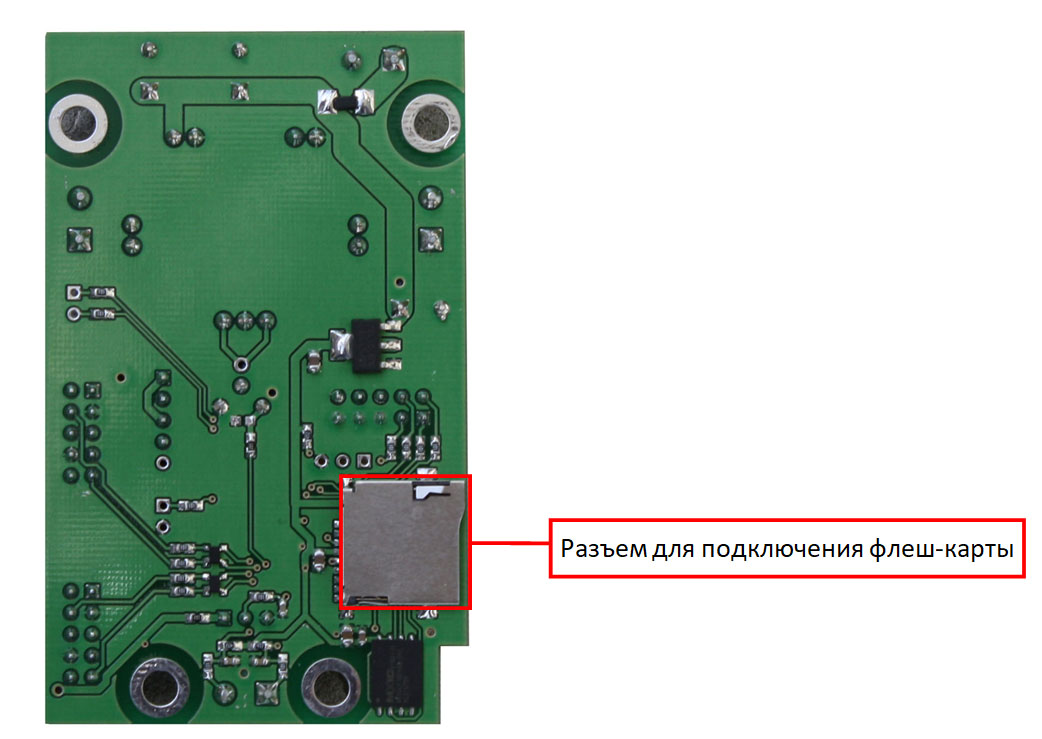

Разъем для подключения флеш-карты.
Данный разъем служит для обновления прошивки на более новую, а также для обновления звукового банка.
Для обновления прошивки:
1). Выключите аппарат.
2). Вставьте флеш-карту с файлами обновления.
3). Включите аппарат. На материнской плате начнет мигать системный светодиод, что свидетельствует о процессе обновления. Дождитесь, пока светодиод перестанет мигать и загорится непрерывным светом.
4). Выключите аппарат и извлеките флеш-карту. На этом процесс обновления закончен.
|
